把 drawio 二开成 AI 思维导图工具：架构设计与踩坑实录

最近完成了一个对个人意义比较大的项目：MindmapAI——基于 drawio 二次开发的
AI 思维导图/思考图工具。给它一个主题、一篇文章、一个链接甚至一份 Word/PDF
文档，它能提炼要点、自我评审，然后在画布上自动画出一张结构化的图。
这篇文章记录整个项目的架构取舍和踩坑过程，代码已全部开源。

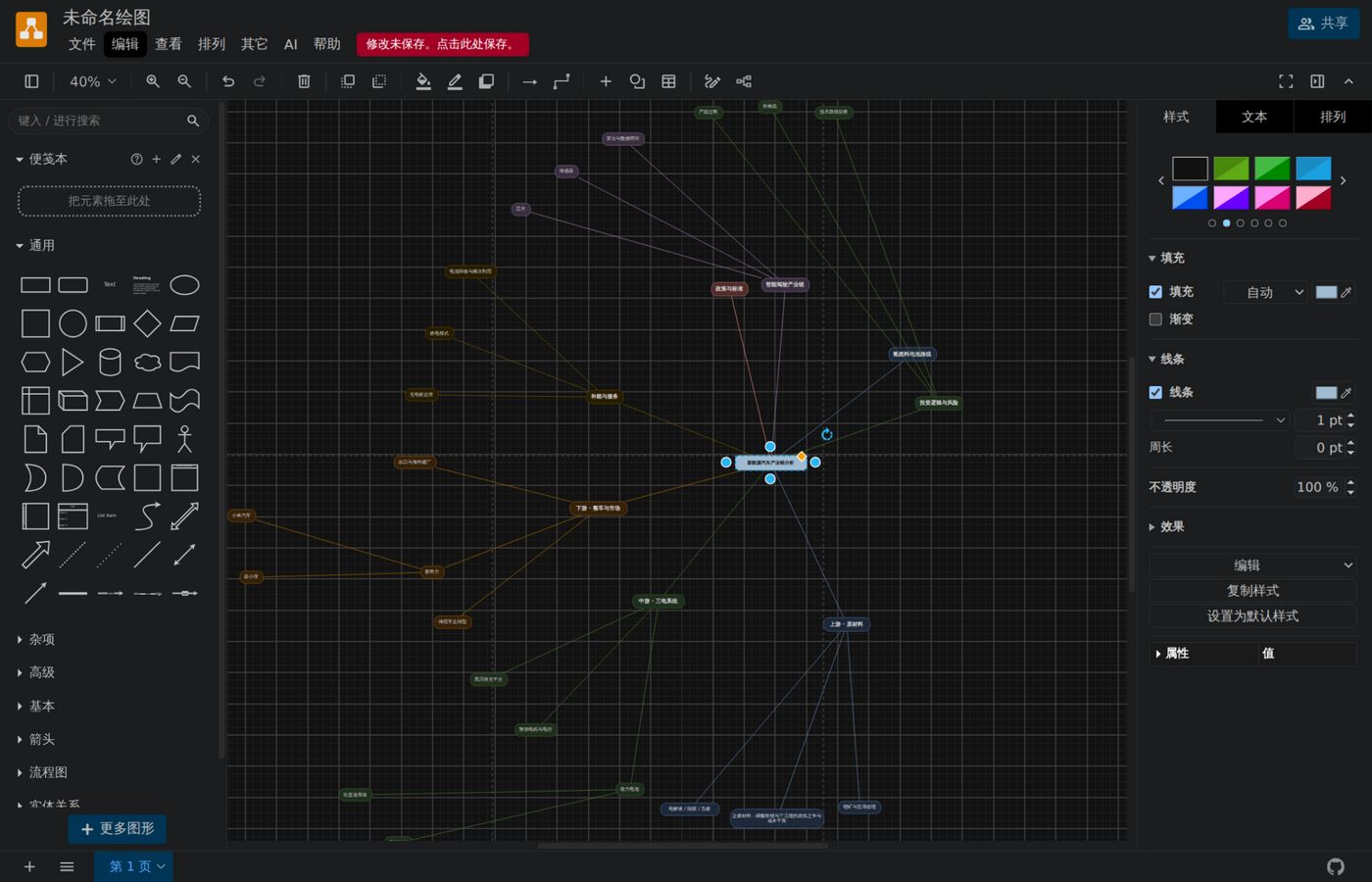

MindmapAI 生成的思维导图

一、为什么不直接 fork 改源码

二开 drawio 最容易想到的路是 fork 仓库直接改。我没走这条路，原因是两个：

  1. 合规。drawio 是 Apache-2.0 项目，直接在其源码里掺杂自己的代码再发布，
    代码边界和声明都会变得模糊。我想让仓库里 100% 是自己的代码。
  2. 可升级。源码混改之后，上游每升一个版本都是一次痛苦的 merge。

最后的方案是「运行时拉取 + 补丁注入」：

  • 仓库只放原创代码和一个 patches/ 目录（要注入上游文件的片段、资源、
    pinned 的上游 commit hash）；
  • scripts/setup-upstream.mjs 首次运行时按 pinned 提交浅克隆上游
    drawio / drawio-desktop，然后把接入点（菜单、插件 script 标签、i18n 词条、
    品牌资源）幂等地注入进去——注入用标记注释识别，重复执行不会重复插；
  • webapp/ 在 .gitignore 里，随时删掉重拉，上游升级就是改一行 hash
    再跑一次脚本。

这个结构让「我的代码」和「上游代码」在物理上完全分离，NOTICE.md 里把每项
注入逐条声明，Apache-2.0 的义务履行得很干净。

二、总体架构

┌─────────────────────────────────────────────────┐
│  webapp/ (上游 drawio, pinned commit, 运行时拉取) │
│  ┌───────────────────────────────────────────┐  │
│  │ js/ai/mindmap-ai.js  ← ai/ 模块打包的 IIFE │  │
│  └───────────────────────────────────────────┘  │
├─────────────────────────────────────────────────┤
│  ai/ (TypeScript 源码, esbuild → IIFE 插件)      │
│  ├─ ai/       OpenAI 兼容客户端 + prompt + schema│
│  ├─ agent/    生成管线 / Agent 工具循环 / 抓取    │
│  ├─ charts/   12 种思考图: 槽位协议→确定性布局    │
│  ├─ mindmap/  树模型 → 画布装配                  │
│  └─ ui/       对话框 / Agent 面板 / 菜单          │
├─────────────────────────────────────────────────┤
│  scripts/start.mjs  零依赖静态服务器(含抓取中继)  │
│  desktop/           Electron 壳(上游 desktop 注入)│
└─────────────────────────────────────────────────┘

核心 AI 代码都在 ai/ 目录的 TypeScript 模块里，esbuild 打成单文件 IIFE，
通过注入的 <script src="js/ai/mindmap-ai.js?v=N"> 挂进 drawio。
这样 AI 层完全独立：自己的单测（vitest）、自己的类型检查（tsc）、自己的构建，
不污染 drawio 的构建链。

三、核心设计：决策在模型，几何在代码

这是整个项目最重要的一条架构原则。让 LLM 直接输出画布坐标（x/y/w/h）几乎
必然得到一坨重叠错位的东西，所以我把职责切成两半：

  • 模型只做内容和结构决策：12 种思考图各定义一个「槽位协议」
    （一份 JSON schema 描述 + 示例），模型按协议填 JSON；
  • 代码做全部几何：每个图型一个确定性布局函数，输入槽位 JSON，输出带
    坐标/样式/连线的中间表示，再统一装配到 mxGraph 画布。

以流程图为例，槽位协议长这样（节选）：

{
  "title": "AI Agent 工作流程",
  "lanes": ["用户", "Agent", "工具"],
  "steps": [
    {"id": "s1", "label": "提出目标", "shape": "terminator", "lane": 0},
    {"id": "s4", "label": "目标达成?", "shape": "decision", "lane": 1},
    {"id": "s5", "label": "输出结果", "shape": "terminator", "lane": 1}
  ],
  "edges": [
    {"from": "s4", "to": "s5", "label": "是"},
    {"from": "s4", "to": "s2", "label": "否", "dashed": true}
  ]
}

早期版本流程图只支持「步骤 i 连 i+1」的线性链，用户实测后直接吐槽
「连线一点也不规范」——decision 分支根本画不出来。于是协议加了显式
edges（分支/回退都能表达），布局层把所有连线统一成 drawio 标准的
正交路由，按两端几何关系自动选连接点：顺流沿流向、回退侧面绕行、
跨泳道侧向一跃。几何规则全部有单测固化（节点不许越出泳道、连线必须有
定向连接点、禁止斜直线）。

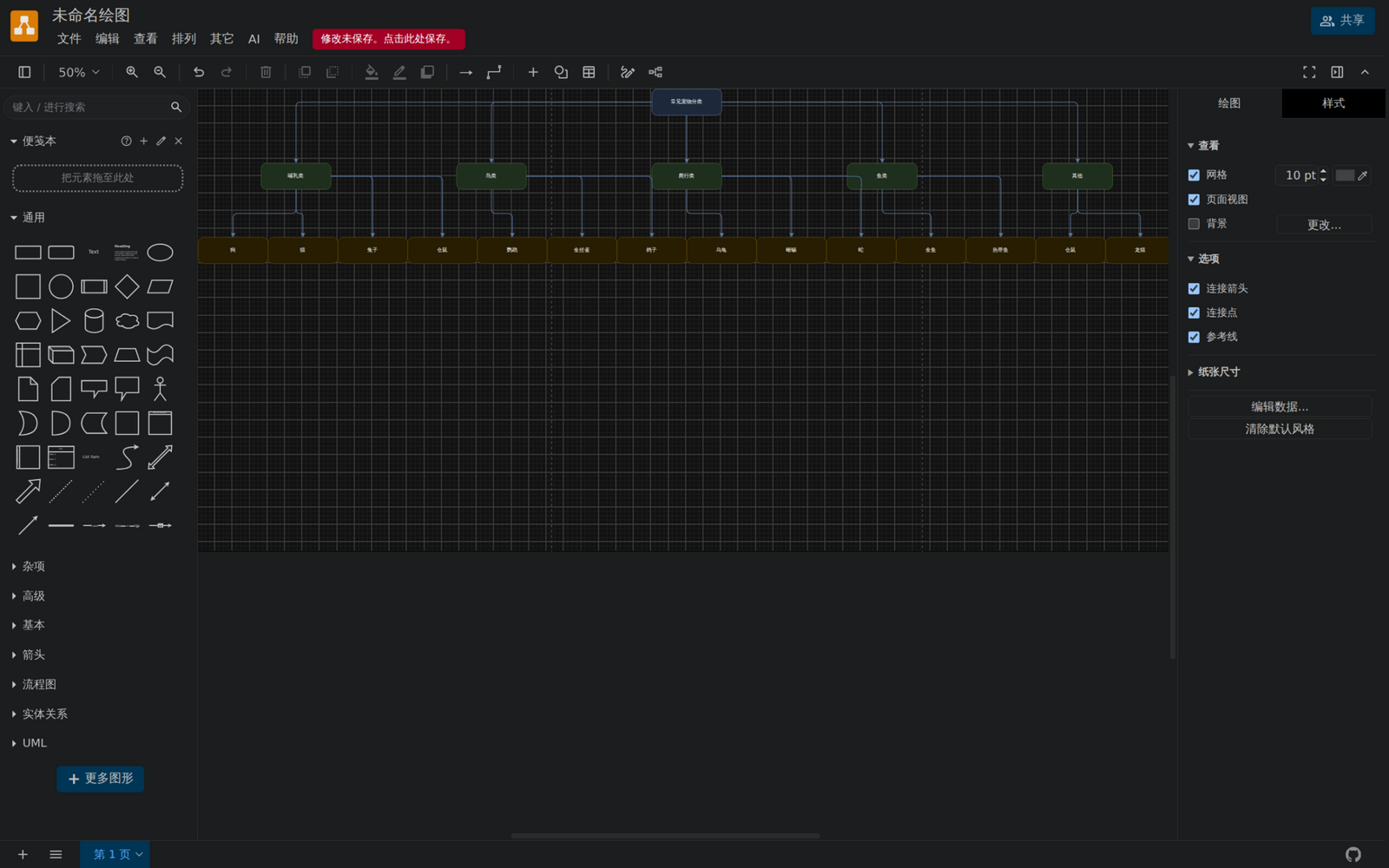

12 种思考图之一：树形图

四、来源驱动的生成管线：每一步都有据可查

「贴一篇文章生成导图」的管线不是一次 LLM 调用，而是四段：

  1. 分块：文档按 Markdown 标题切章节，超长章节按段落装箱（纯确定性代码）；
  2. 提炼：逐块提炼要点，必须带原文引文（quote 字段）；
  3. 架构：基于全部要点生成导图骨架，每个节点回填支撑它的要点 id；
  4. 评审：grounding / coverage / specificity / structure 四维打分，
    不达标自动回炉重构一次。

引文不是装饰品：它跟着节点存进 .drawio 文件（节点 value 上的 mm-*
属性），重开文件悬停节点还能看到「这句话是从原文哪句来的」。来源驱动的
价值就在这里——图不是模型凭空编的，每个节点都有出处。

五、Agent 模式：把控制流真正交给模型

管线模式之外还有一个 Agent 模式（生成对话框里勾选）：模型不再是被动的
JSON 生成器，而是拿到一组工具自主工作：

  • 思考图：read_notes（查要点）/ fetch_url（抓网页）/ submit_chart
    （提交槽位，代码校验不过就把错误喂回去让它自己修，最多 3 次提交）；
  • 思维导图：add_node / update_node / finish_changes 等 7 个工具，
    模型逐个节点放置，放完自我检查还能再修一轮；
  • 生成完成后，Agent 面板的输入框还能继续下指令（「把术语统一为 AI
    Agent」），Agent 用工具改完自动重排画布。

侧边栏的 Agent 面板把这一切实时播出来：哪条要点被提炼、评审打了多少分、
每次工具调用的参数摘要——不是黑盒转圈，是真的能看见它在干什么。

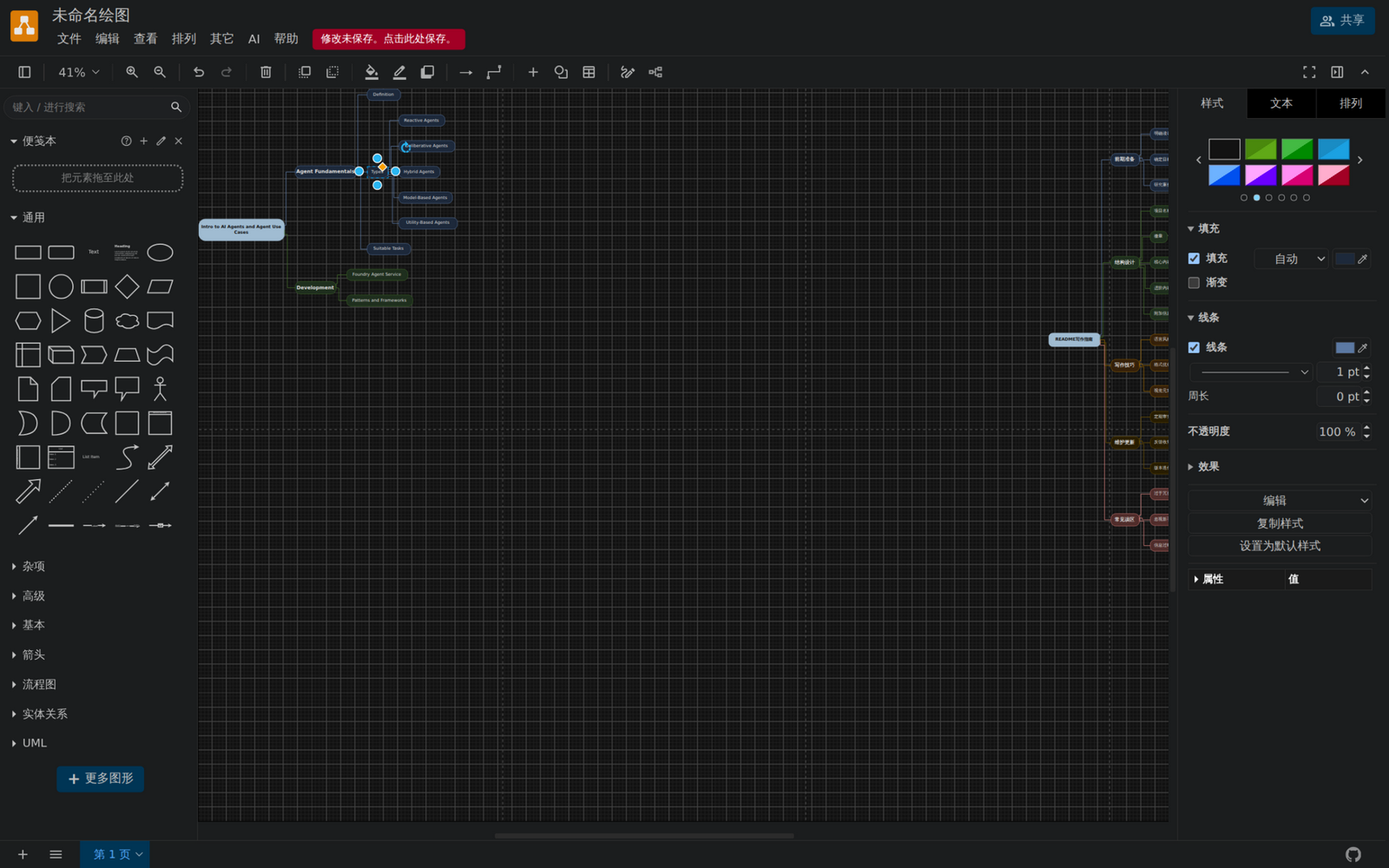

真实模型全流程运行（DeepSeek）

六、踩坑实录

开发中踩的坑比写的代码更有记忆点，挑六个有代表性的：

1. 浏览器 CORS：抓取功能在浏览器里必然残废

链接模式要抓第三方网页，浏览器直连被 CORS 拦截，公共代理 r.jina.ai 在
国内网络直接超时。解法：抓取本来就不该在浏览器里做——应用本来就靠
start.mjs 这个本地服务器跑，给它内置一个同源中继
GET /mm-fetch-proxy?url=<目标>，服务端发起请求（无 CORS）原样回传。
抓取链变成：直连 → 同源中继 → 公共代理，浏览器模式开箱即用，不用配任何东西。

2. URL 拼接吃掉端口号

中继联调时一度怎么都 404：拼出来的请求路径是 /?url=... 而不是
/mm-fetch-proxy?url=...。原因是我写了 ${origin}?url=${target}——
origin 没有尾斜杠时，http://127.0.0.1:8000?url=x 里的 ? 被 URL 解析器
当成查询串起点，路径部分直接没了。教训：URL 拼接永远用构造器或显式路径，
别拼字符串。

3. PDF 的 FlateDecode 不是裸 deflate

文档转导图功能要零依赖解析 PDF（不引 pdf.js）：解压内容流再按 Tj/TJ
文本操作符拼文本。第一版用 DecompressionStream('deflate-raw') 死活解不出，
查了 PDF 规范才发现 FlateDecode 是 zlib 封装（RFC 1950），要带头部和
校验和，对应 'deflate'；少数生成器才写裸流。现在两种都试，zlib 优先。
（顺带：docx 解析也是零依赖——中央目录定位 word/document.xml，
裸 deflate 解压，XML 粗提取。）

4. sed 的 & 展开

批量往 i18n 资源文件插词条时用了 sed，替换文本里的 &
（”Summarize & suggestions”）被展开成「整个匹配行」，菜单标签变成了
Summarize aiChartTooSmall=Chart content is too thin. suggestions…
这种缝合怪。资源文件批量改动，用 perl 或 Node 脚本，别用 sed。

5. drawio 的暗色主题信号藏在哪

Agent 面板要跟随编辑器暗色主题。先猜 ui.theme，是 null；再猜
Editor.currentTheme，是 ‘kennedy’（那是界面布局变体，不是明暗）。
翻上游源码才找到真信号：Editor.darkMode 布尔值 + darkModeChanged
事件——新版 drawio 把明暗和布局拆成了两套系统。顺着这个事件做重渲染，
切主题时面板按事件历史重播卡片，会话内容不丢。

6. 首次点击菜单，面板反而消失

「Agent 面板」菜单项的行为是 ensureAgentPanel(ui).toggle()：面板首次
创建时默认可见，toggle() 立刻把它藏了——用户第一次点击什么都看不到，
要点第二次。一行修复：初始 display:none。这种 bug 单测抓不到，
只有真点一遍才会发现，也是后来补浏览器 E2E 的直接动机。

七、测试与工程化

  • 单元测试：vitest，21 个文件 162 个用例。布局几何（零重叠/泳道不越界）、
    抓取回退链、文档提取（手搓 zip/pdf fixtures）、槽位校验、主题/语言切换
    重渲染都有覆盖；
  • Mock LLM 服务器（ai/dev-mock-server.mjs）：OpenAI 兼容端点，按
    system prompt 里的 [MM-STAGE:xxx] 标记路由到固定脚本响应，连
    function calling 的 tool_calls 都能演。浏览器里把 Base URL 指到它，
    不烧一分钱 quota 就能跑完整生成链路的 E2E；
  • 浏览器 E2E：用浏览器自动化真实点击 UI（开对话框、填链接、注入文件、
    看画布单元格），控制台报错和菜单结构都能断言；
  • 打包链路：esbuild 出 IIFE → 注入上游 bootstrap（?v=N 版本号防缓存）→
    Electron 壳走 mmAiFetch 主进程通道抓网页（天然无 CORS）。

八、路线图与链接

已完成：三来源生成（主题/粘贴/链接）、12 种思考图、评审管线、Agent 模式、
桌面版打包、文档转导图（Markdown/Word/PDF）、总结与优化建议、面板暗色主题、
流程图分支连线。

待办：Markdown 双向编辑、XMind/Freeplane/OPML 导入、macOS/Linux 打包与签名。

如果你对「LLM + 图形编辑器」这个方向感兴趣，欢迎来仓库看看：
github.com/Bogucheese/MindmapAI。
本地跑起来只要一句 node scripts/start.mjs（首次自动拉上游），
配上任何 OpenAI 兼容端点就能用。
